Nicolas construit un KA 6e

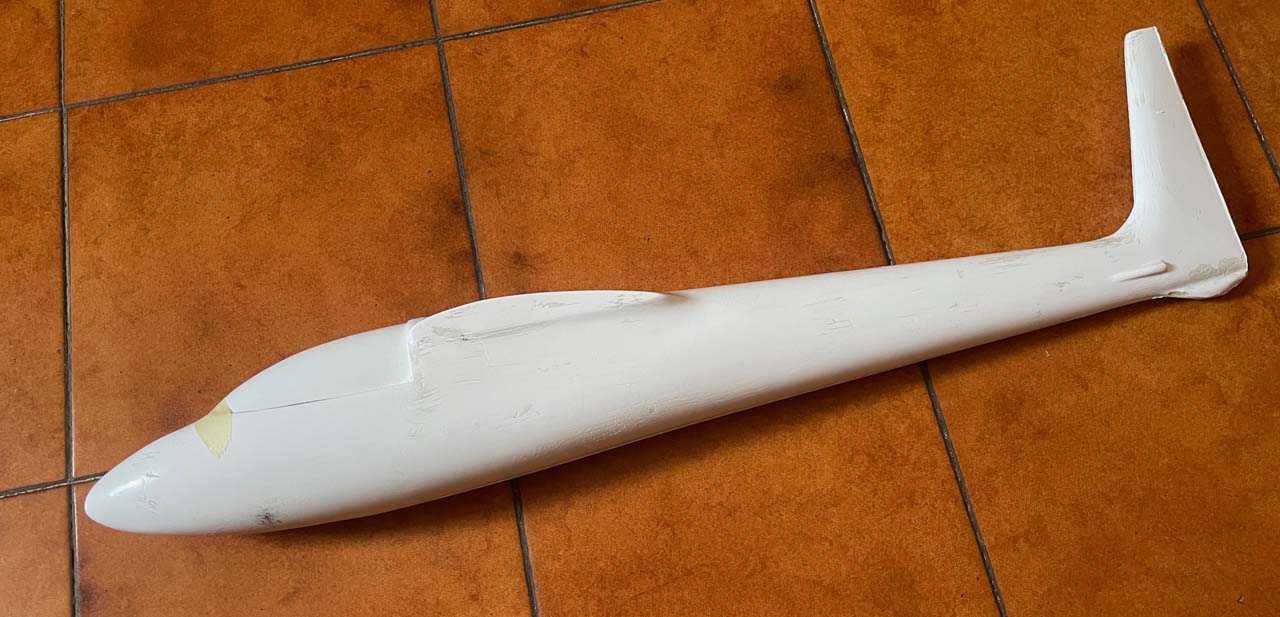

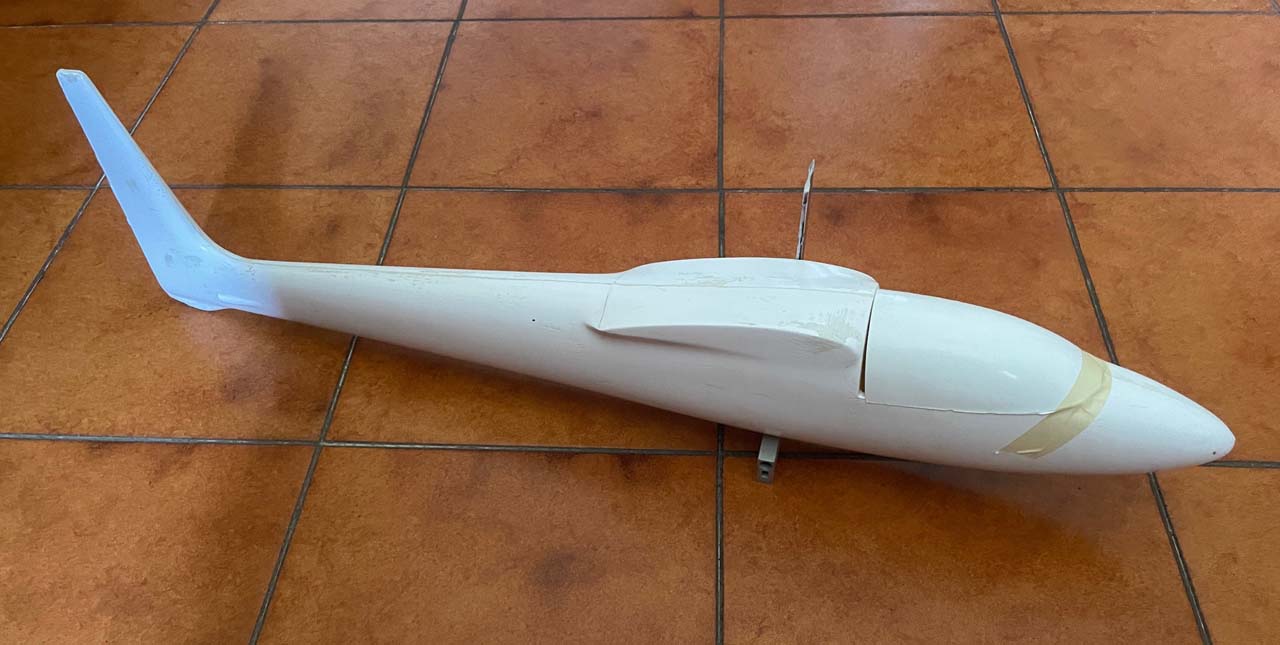

Tout a commencé par l'achat d'un fuselage de KA6e (d'occasion), un modèle de chez Silence Model ®
Mais, il n'avait que le fuselage, et pas de plan.
En m'inspirant de plans d'autre modèle de Silence Model ® (ASW-15B EVO 1765 mm)

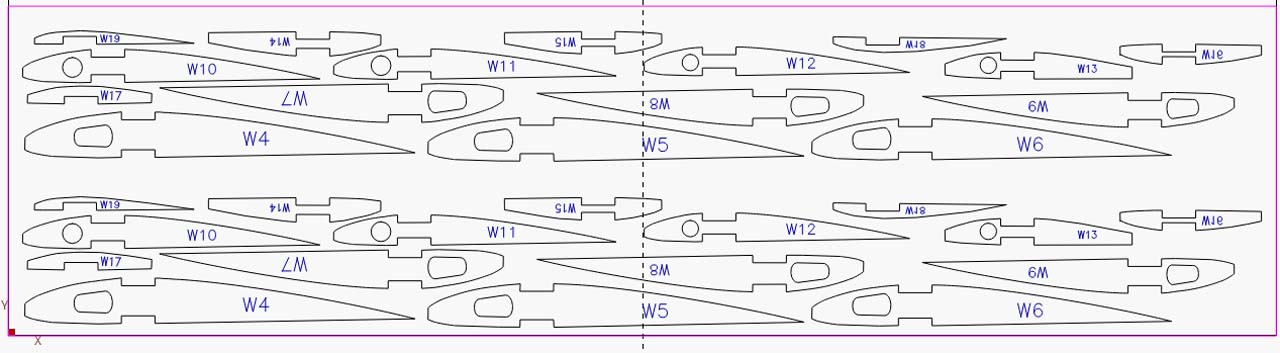

J'ai dessiné les nervures, le stab et la dérive.

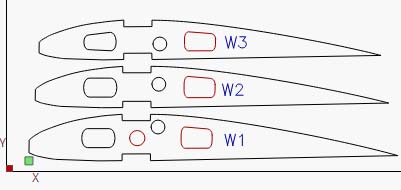

Il a fallu calculer le dièdre de 2,5 ° et en tenir compte sur les trous des fourreaux de clé d'ailes des 3 premières nervures d'emplanture.

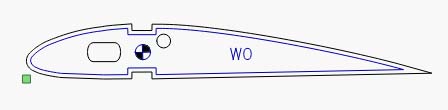

La nervure W0 va servir de gabarit pour percer les trous de fourreau d'aile et le passage des fils de servos sur le fuselage.

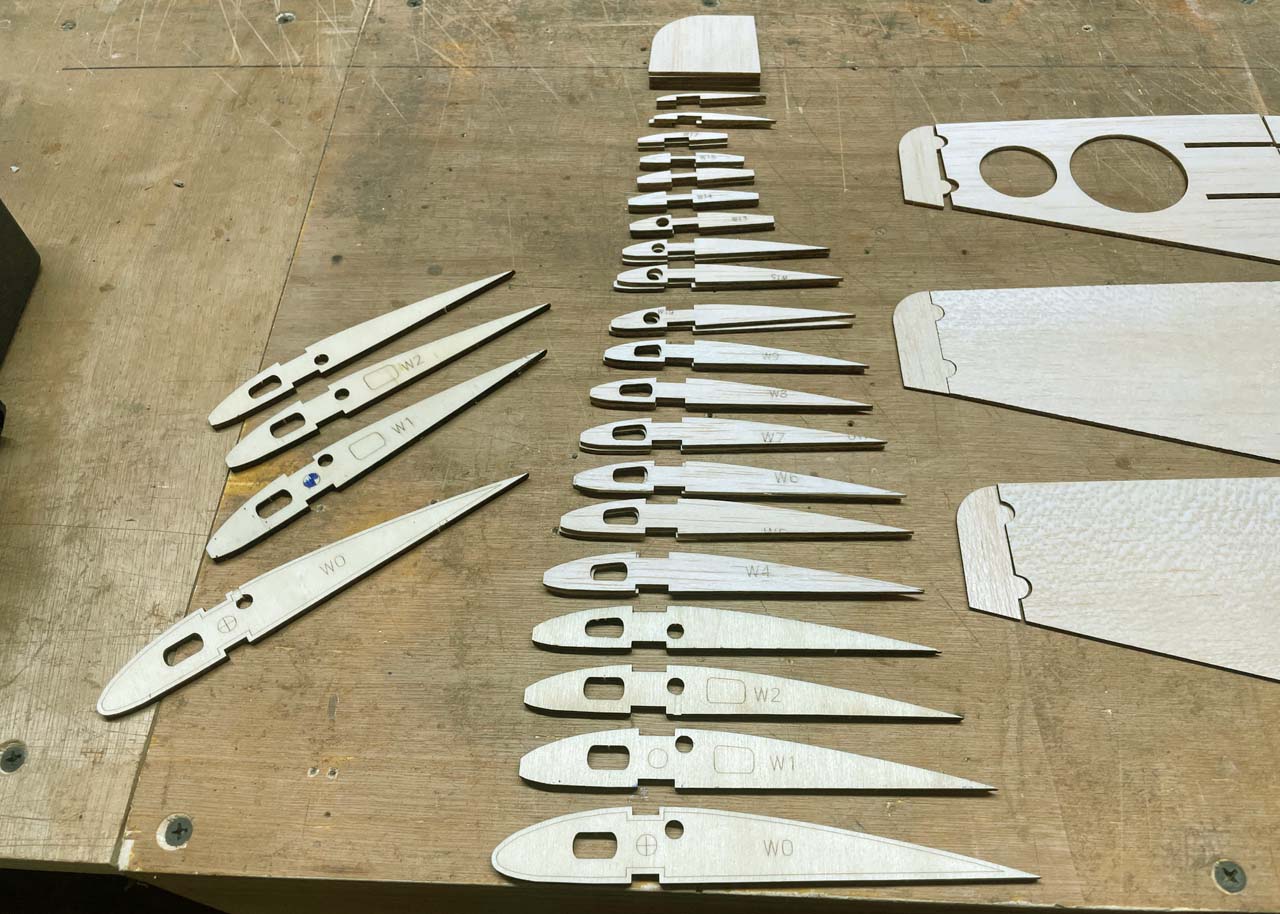

Toutes les nervures tiennent sur une planche de balsa de 35 cm de longueur. La plus petite, la W19 fait 3mm de hauteur.

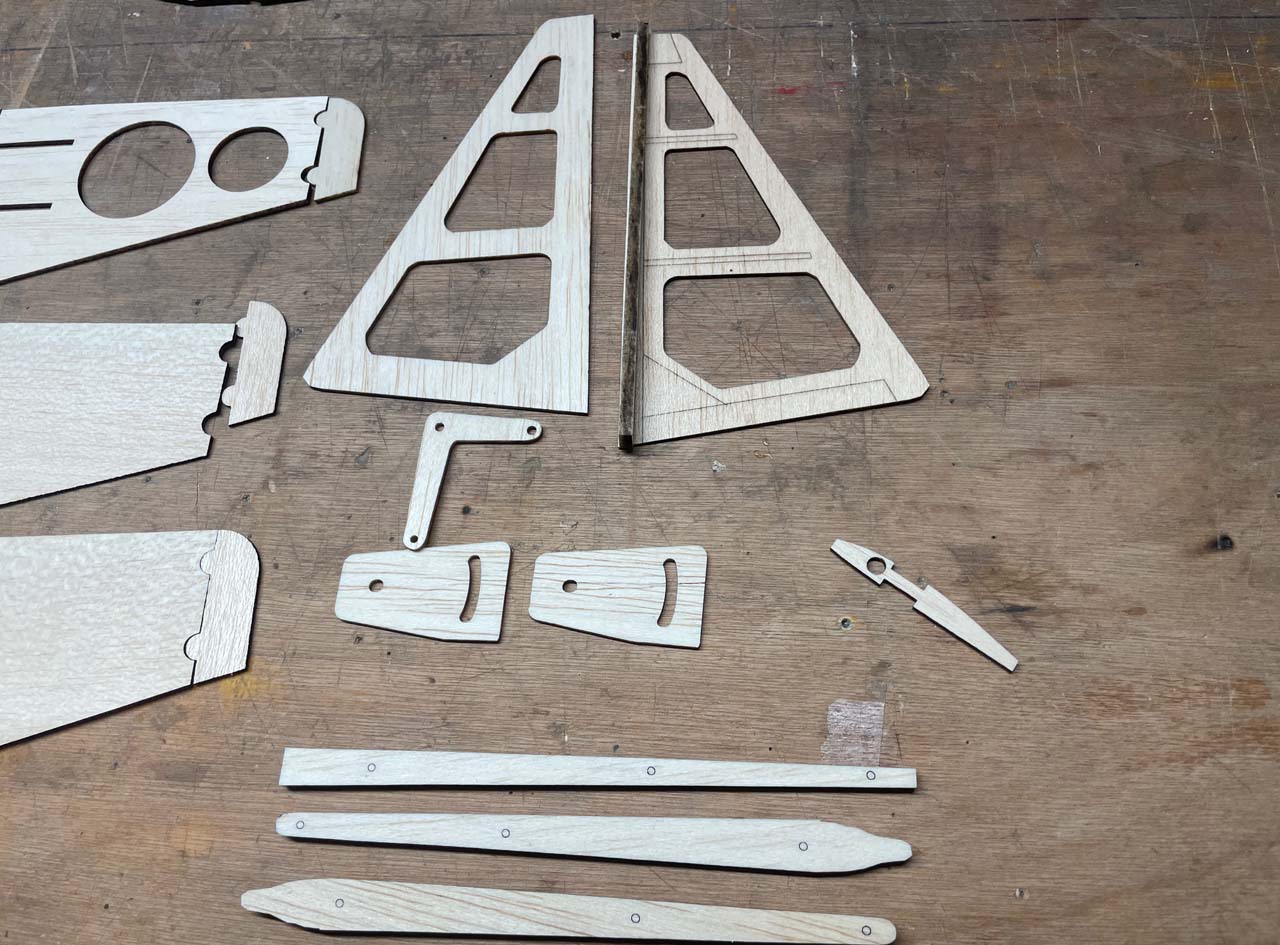

Comme c'est la tradition chez Silence Model ®, le stab est en 3 épaisseurs, celle du milieu comporte deux rainures pour le passage des fourreuax de clés.

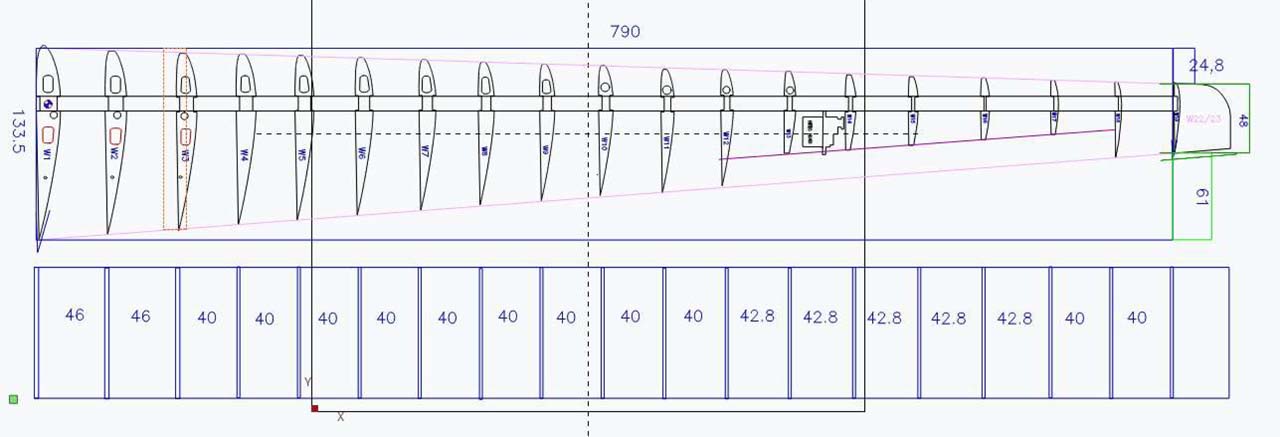

Plan de l'aile droite avec l'écartement des nervures.
à suivre ...
