Centrage d'un modèle

d'aprè une idée de Norbert

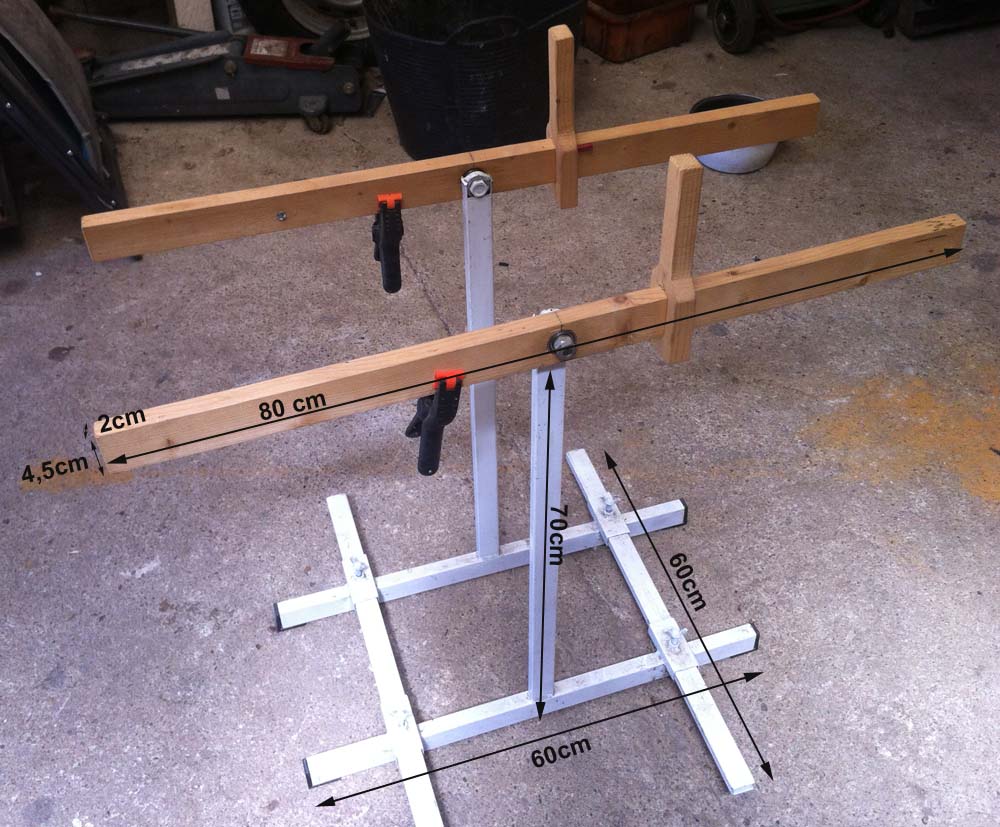

Dans du chevron de 2x4,5cm, découpez 2 longueurs de 80 cm

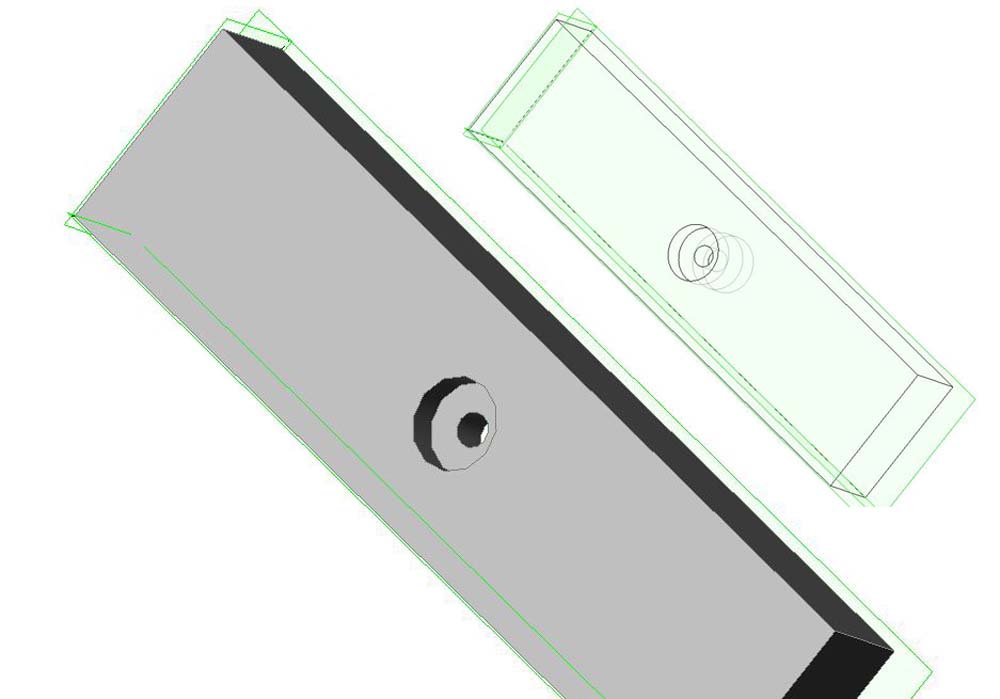

Percez au centre 1 trou au diamètre du centre du roulement à billes,

puis, de chaque côté du chevron, un trou ayant la profondeur et le diamètre d'un roulement à billes

en prenant soin de faire des trous bien ajustés aux roulements.

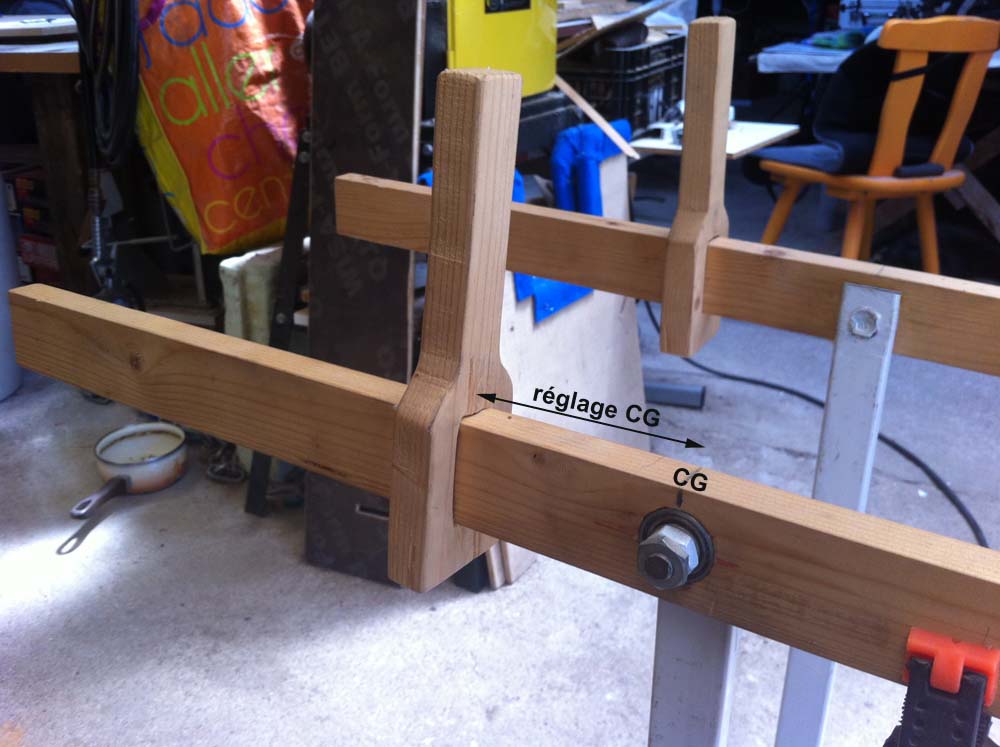

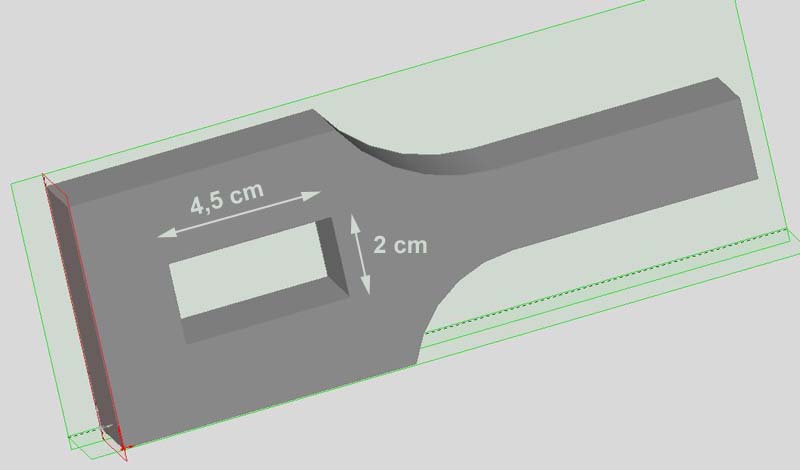

Sur ces chevrons viendront coulisser deux arrêts en bois,

(qui serviront de cale aux ailes)

ajustés au plus juste pour coulisser avec frottement.

Au besoin, un écrou à griffes et un boulon traversant permettront de bloquer les arrêts.

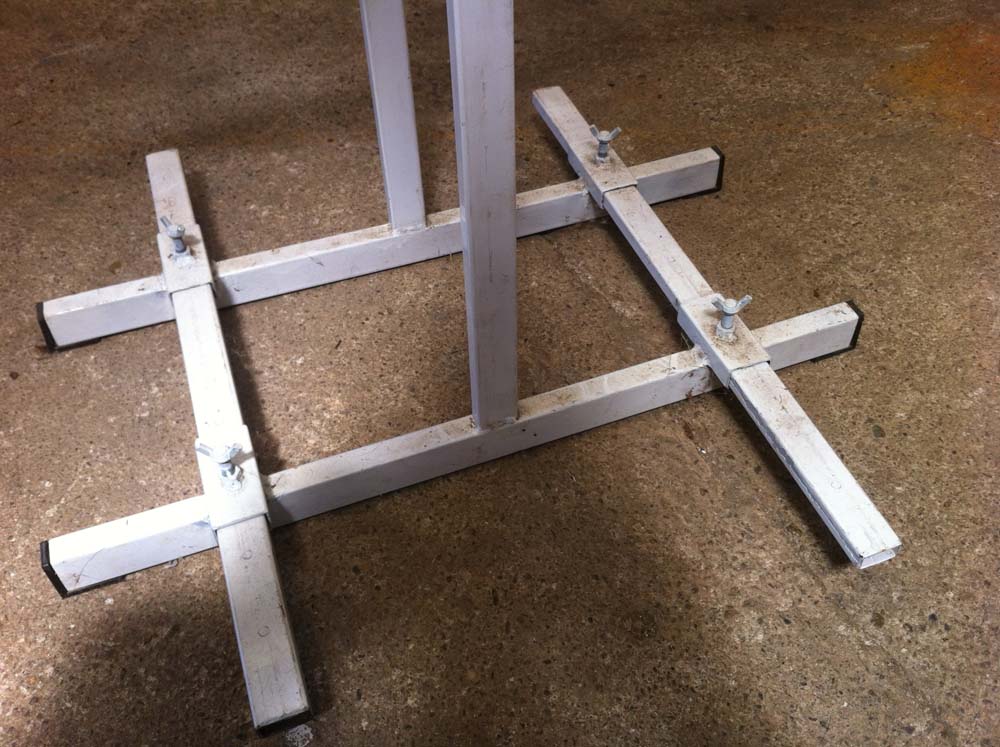

Le socle est constitué de chutes de tubes d'acier soudés en T,

avec entretoises permettant d'écarter les deux supports.

Les deux supports verticaux sont percés au diamètre des boulons qui supportent les roulements.

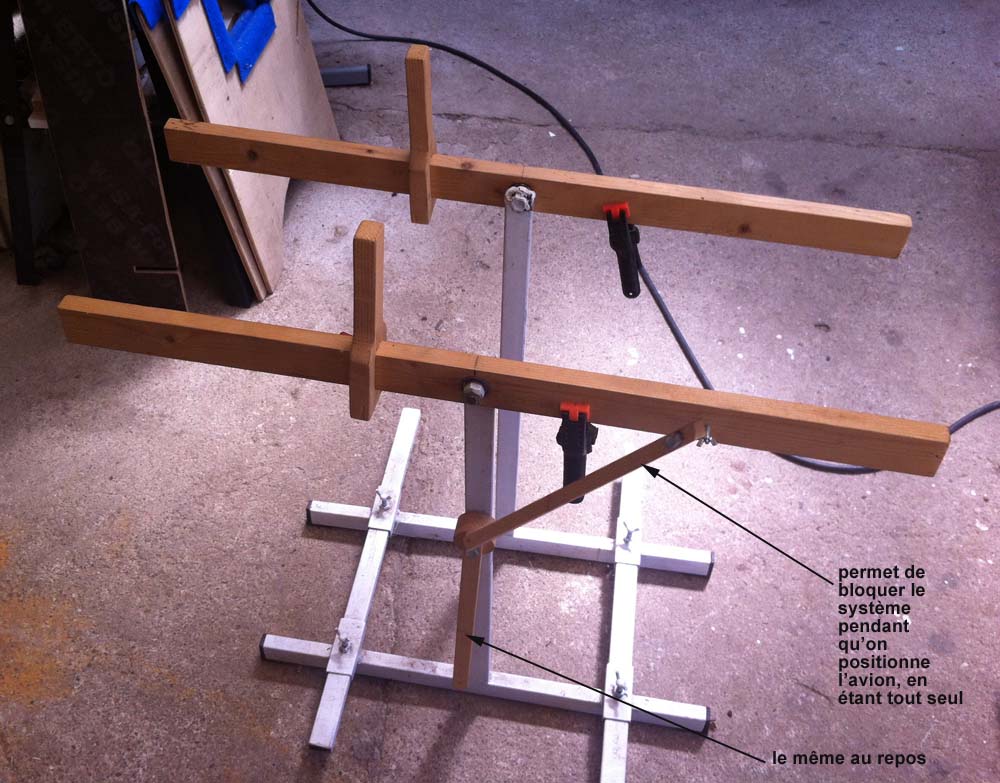

Si vous travaillez seul pour centrer votre avion, il vous faudra rajouter une baguette

pivotant sur un axe sur un support vertical et se vissant sur un chevron pour le maintenir horizontal.
